ditulis oleh: Arianto

Cara Setting OLT HSGQ EPON Dari Awal

diperbaharui pada:

Ini adalah tutotorial lengkap cara setting OLT HSGQ dari awal hingga bisa dipakai untuk operasional jarinan FTTH.

Dari mulai setting remote management, hingga VLAN yang akan dipakai untuk mendistribusikan service ke customer.

Walau anda punya OLT beda merk, tapi konsep nya bisa dipakai untuk mensetting segala janis merk dan tipe OLT karena cara kerjanya sama saja.

Login Ke Admin Panel OLT

Agar bisa mensetting OLT, kita perlu masuk ke menu admin panel OLT yang biasanya bisa diakses melalui web browser dengan mengetikan IP default OLT 192.168.100.1 di address bar.

Tapi untuk bisa melakukan hal tersebut kita perlu melakukan beberapa hal :

Gunakan Port NMS

Dalam keadaan default, OLT hanya bisa diremote melalui port dengan label NMS.

cara meremote dan setting OLT EPON HSGQ menggunakan port NMS
port NMS OLT HSGQ

Colok komputer/laptop ke port NMS pada OLT agar kita bisa meremote OLT.

*NMS kependekan dari Network Management System, port ini disediakan khusus hanya untuk meremote dan memanage perangkat jaringan, dalam hal ini adalah OLT.

Set IP Komputer/Laptop

Setelah komputer/laptop dicolok ke port NMS pada OLT, kita perlu set IP komputer/laptop yang akan dipakai untuk setting mengugnakan IP 192.168.100.xxx.

xxx bisa anda ganti dari 2-254, misal 192.168.100.2

Pastikan Laptop/Komputer Terkoneksi ke OLT

Cara untuk mengecek apakah komputer/laptop sudah terkonek dan bisa berkomunikasi dengan OLT adalah mengunakan “ping”.

Caranya cukup buka command promt lalu ketikan perintah ping 192.168.100.1

cara mengecek koneksi antara OLT dan komputer/laptop menggunakan ping
cek koneksi dengan ping

Jika reply maka kita telah sukses menghubungkan OLT dengan komputer/laptop dan bisa lanjut ke tahap berikutnya.

Akses Admin Panel Via Browser

Buka browser lalu ketikan 192.168.100.1 di address bar lalu tekan enter.

cara masuk ke admin OLT EPON HSGQ
akses admin panel OLT via web browser

Masukan user : root dan password: admin agar kita bisa masuk ke admin panel OLT.

Setting Management Access OLT

Hal pertama yang perlu kita lakukan adalah mensetting agar OLT bisa diakses dari jaringan LAN kita tanpa pelu colok ke port NMS.

Jadi nanti bisa diakses via browser menggunakan IP yang telah kita set di OLT nya.

Siapkan VLAN Management di Mikrotik

Siapkan vlan tag pada mikrotik di interface yang akan dijadikan uplink oleh OLT, misal vlan 99

membuat vlan tag di mikrotik untuk management remote OLT
VLAN tag untuk management OLT

Berikan juga IP address untuk interface vlan tersebut yang nantinya akan kita pakai sebagai gateway dan DNS dari OLT yang akan kita manage.

Pasang VLAN Management di OLT

Kita harus memasang VLAN management (99) pada OLT agar bisa dipakai untuk meremote OLT serta ONU/ONT/Modem yang ada di client.

VLAN tagged harus dipasang pada interface uplink (yang terhubung ke mikrotik) dan interface yang menuju ke client agar VLAN diteruskan guna dipakai di perangkat modem agar bisa diremote nantinya.

Klik menu VLAN > VLAN list > Create VLAN,

Cara memasang VLAN management di OLT agar bisa diremote dari jaringan.
memasang VLAN management di OLT

PON01-PON04 adalah interface Pasive Otical Network yang menuju ke client menggunakan fiber optic.

Sedangkan GE01 adalah interface Gigigabit Ethernet port1 yang terhubung langsung ke mikrotik.

Untuk merubah Name cukup klik menu setting yang ada disebelah kanan VLAN list lalu klik setting name.

Memasang IP Pada VLAN Management

Agar OLT bisa diremote dari jaringan lokal, VLAN management (99) yang telah kita tambahkan tadi harus diberi IP address, gateway dan DNS.

Masuk ke menu Advanced setting > System > Network interface,

Klik pada add inbound interface lalu isikan IP dan subnet mask serta VLAN ID yang akan kita pasang (VLAN 99).

cara mensetting IP remote management di OLT
Set IP Management di OLT

Setting Gateway dan DNS OLT

Gateway wajib anda isi agar OLT bisa diakses dari network yang berbeda.

Caranya cukup klik tombol setting di sebelah Default route.

Isi juga DNS dengan meng klik tombol setting di sebalah kanan baris DNS.

OLT Sudah Bisa Diakses dari LAN

Setelah kita mensetting VLAN management dengan ip 192.168.66.2 pada OLT, sekarang sudah bisa diakses dari jaringan lan tanpa harus colok kabel ke port NMS.

Cukup konekan laptop/pc/hp pada jaringan distribusi yang terkonek ke mikrotik lalu ketikan ip 192.168.66.2 pada browser, otomatis OLT akan terbuka.

Setting VLAN Distribusi di OLT

Saat menggunakan OLT, wajib hukum nya menggunakan VLAN agar kita bisa mendistribusikan service ke client dengan lebih mudah.

Dengan VLAN kita bisa membuat virtual interface/kabel untuk mengantarkan service ke client.

Misal nya pada contoh saya menggunakan VLAN :

  • VLAN ID 99 untuk management device/meremote perangkat
  • VLAN ID 100 untuk PPPoE
  • VLAN ID 110 untuk HOTSPOT
daftar VLAN di OLT
VLAN di OLT

Buat Interface VLAN di Mikrotik

OLT sejatinya adalah sebuah managable switch yang berfungsi sebagai hub untuk client yang ada di jaringan PON.

Mikrotiklah yang tetap menjadi otak jaringan yang mengatur lalulintas data.

Kita perlu mensetting VLAN di mikrotik agar nantinya bisa didistribusikan je jaringan PON lewat OLT.

  • VLAN ID 99 untuk management device/meremote perangkat
  • VLAN ID 100 untuk PPPoE
  • VLAN ID 110 untuk HOTSPOT

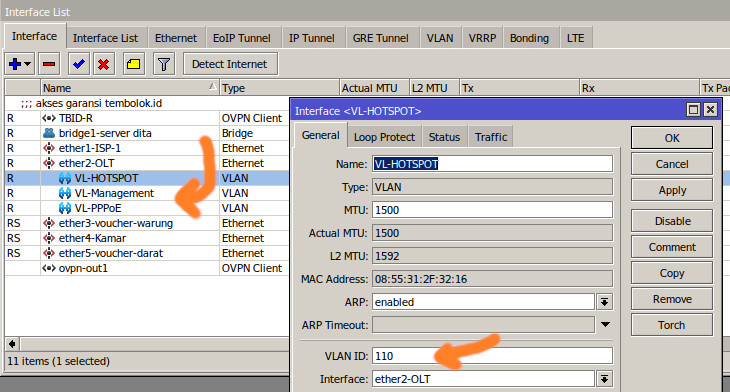

VLAN di mikrotik untuk  dipasang di OLT
VLAN di Mikrotik

Setting seperti biasa agar HOTSPOT dan PPPoE agar berjalan dan menggunakan interface VLAN supaya bisa didistribusikan melalui jaringan PON lewat OLT.

Tentukan Uplink Port

Uplink port adalah port ethernet yang terhubung ke mikrotik sebagai sumber internet untuk client.

port uplink OLT yang akan terkoneksi ke mikrotik
port uplink OLT

Pilihan nya dari port ethernet 1-4 dan port SFP 5-8.

Pada contoh tutorial ini saya mengugnakan port 1 ethernet sebagai uplink yang akan terkonek langsung ke mikrotik ether2.

Tentukan PON port

Ada 4 slot SFP yang bisa kita gunakan untuk jalur Pasive optical network (PON) sebagai jaringan jalur distribusi ke client melalui fiber optic.

Ke empat port ini diberi label PON, berada di sebelah kiri.

Pada contoh tutorial ini saya mengunakan port 1 PON, tapi port 2-4 sudah disetting sama dengan port 1 agar nantinya bisa langsung digunakan.

Pasang VLAN pada uplink dan EPON port

Buat interface VLAN dengan jenis tagged yang diletakkan di interface Uplink (eth1) dan PON (PON01-4) agar VLAN tagged ini diteruskan dan bisa dipakai oleh modem/onu/ont yang dipasang di client.

cara setting vlan distribusi di OLT
pasang VLAN distribusi di OLT

Untuk merubah Name cukup klik menu setting yang ada disebelah kanan VLAN list lalu klik setting name.

Lakukan dengan cara yang sama ketika anda ingin menambahkan VLAN lain di OLT.

Management ONU/Modem

Setiap modem yang terkoneksi ke OLT bisa kita lihat status nya, mulai dari sinyal, jenis, waktu pasang, dan lain sebagainya.

Kita juga bisa menentukan bagaimana cara modem bisa terkoneksi ke OLT kita, jadi gak sembarang modem bisa terkonek ke OLT.

Mengatur Authentifikasi Modem ONU/ONT

Kita bisa mengatur bagaimana OLT memperlakukan modem yang terkonek ke jaringan, apakah langsung otomatis konek atau perlu didaftarkan manual.

Untuk merubah authentifikasi modem caranya:

  1. Klik menu advanced setting > PON Port > PON setting
  2. klik pada menu dropdown setting pada port PON yang akan anda setting (misal PON01)
  3. Pada auth type ganti dengan manualagar modem yang terkoneksi tidak bisa langsung terdaftar di OLT begitu saja.
cara mengubah mode autentifikasi modem di OLT
Mode authentifikasi modem

Jika auth type manual maka kita perlu mendaftarkan mac address modem yang akan dipasang di ONU table.

Melihat ONU yang Terkoneksi

Untuk melihat modem ONU yang terkoneksi ke OLT cukup klik pada menu ONU table

Dari list yang ada kita bisa melihat detail informasi dari ONU tersebut dan bisa memberi label tiap ONU yang terpasang agar memudahkan saat perbaikan.

cara melihat modem yang terkoneksi di OLT
list modem di OLT

Klik pada tombol Add untuk mendaftarkan mac address modem yang akan dipasang di pelanggan jika kita menggunakan auth type manual.

Memberi Label Pada ONU

Kita perlu memberi label setiap modem yang terkonek ke client secara digital agar memudahkan pada saat trouble shooting.

Agar mudah pemberian label baiknya disertakan lokasi,nomer ODP,nama agar memudahkan pada saat pengecekan.

cara memberi label dan keterangan pada modem yang terkoneksi ke  OLT
Memberi keterangan pada Modem yang terkonek ke OLT

Utility Menu di OLT

Beberapa menu berguna yang pasti kita cari untuk mengatur perangkat itu sendiri, mulai dari akun login admin, save setting, reboot, log out, mematikan PON dll.

Menyimpan Settingan OLT

Settingan yang telah kita lakukan tadi akan hilang jika OLT direstart/reboot sebelum kita menyimpan nya.

Kita harus masuk ke menu shortcut > save configuration untuk menyimpan settingan yang telah kita lakukan agar permanent.

cara agar settingan OLT tidak hilang saat restart/reboot
menyimpan settingan OLT permanent

Merubah Password admin OLT

Setiap merk punya default account untu mengakses OLT, kita tidak mau orang tau dan masuk ke OLT kita menggunakan password default.

Untuk mencegah hal ini kita bisa merubah password OLT sesuai dengan yang kita inginkan agar lebih aman.

Cukup klik menu Advanced setting > System > User management >modifi password.

cara merubah password OLT
Ubah Password OLT

Merestart OLT

Jangan pernah mereset OLT secara hard restart dengan cara mencabut power OLT, karena hal ini bisa menyebabkan kerusakan OLT secara software/korup.

Gunakan menu shortcut > Reboot untuk mereboot/restart OLT secara aman.

KESIMPULAN

Untuk bisa mensetting OLT merk dan jenis apapun kita wajib tau konsep VLAN.

Karena pada dasarnya OLT adalah sebuah managable switch untuk mendistribusikan/membuat jaringan Optic pasive (tanpa perlu power tambahan di setiap percabangan).

Konsep cara setting OLT HSGQ ini bisa anda terapkan di OLT merk apapun karena pada dasarnya semua OLT fungsinya sama.

Mungkin hanya nama menu, tataletak dan bahasa/istilah yang digunakan yang berbeda sedikit
