Ingin migrasi HTB ke OLT tapi bingung harus mulai dari mana?
Ikuti panduan ini maka kita bisa migrasi jaringan HTB dan lan ke OLT dengan lancar
- Tanpa perlu narik kabel FO baru
- Tanpa perlu ganti router client
- Bisa dicampur antara OLT dan HTB
- Jalur OLT dan HTB bisa dicampur
- Jalur HTB bisa ngambil uplink dari jalur OLT
Daftar Isi :
Rubah Topologi Menjadi Hybrid (Campuran HTB & OLT)
Agar jaringan tidak offline/mati saat migrasi, kita bisa merubah /mengganti jalur utama dengan OLT.
Kita bisa mempertahankan jaringan yang telah ada sambil narik jalur untuk HTB, atau merubah sebagian jalur utama HTB menjadi jalur OLT yang bisa dipakai untuk uplink jalur HTB.
Dengan kata lain kita akan mengkombinasikan antara jaringan OLT dengan jaringan HTB.
Implementasi VLAN
Wajib pake VLAN, tidak usah takut dan berdebar2 untuk implementasi VLAN di jaringan.
Jika kita uda tau carakerja dan nyeting VLAN maka jaringan seruwet apapun bisa diatasi dengan VLAN.
Berdasar gambar diatas kita akan membuat 3 VLAN utama untuk memisahkan jalur secara logical/viertual.
Walau menggunakan satu kabel, dengan VLAN jalur virtual/logical tidak akan tercamput.
VLAN 300 kita sebut VLAN hybrid karena berisi HOTSPOT dan PPPoE yang akan dipake untuk uplink jalur HTB.
VLAN 100 khusus dipakai di modem onu/ont untuk client/customer HOTSPOT.
VLAN 200 khusus dipakai di modem onu/ont untuk client/customer PPPoE/Rumahan
Atau dalam satu modem kita bisa pasang 2 VLAN tersebut sekaligus agar bisa dual hotspot dan PPPoE.
PENTING!!
Kita perlu memisahkan antara jalur OLT dan HTB menggunakan VLAN supaya error yang sering terjadi di jaringan HTB tidak menjalar ke jalur OLT (customer pengguna modem onu/ont).
ONT/ONU/Modem Sebagai Uplink HTB
Kita bisa manfaatkan kelebihan OLT (VLAN)untuk membuat jalur uplink untuk jaringan HTB.
Caranya cukup kita set modem onu/ont menjadi mode bridge menggunakan vlan 300 yang telah kita sediakan khusus untuk jalur HTB via OLT.
Tinggal tentukan VLAN 300 mau dikeluarkan di eth mana pada modem onu/ont di menu interface binging.
Selanjutnya tinggal colok HTB ke modem yang telah diset menjadi mode bridge vlan 300.
Otomatis jalur HTB akan lewat OLT melalui vlan 300.
Lakunan Migrasi Client ke OLT Secara Bertahap
Agar tidak ada efek negatif saat ingin melakukan migrasi ke OLT secara penuh, maka baiknya lakukan secara bertahap.
Migrasi bertahap memastikan pelanggan lain tidak merasakan dampak internet mati/down.
Gunakan OTDR & Fusion Splicer
Saat menggunakan OLT sudah tidak mungkin lagi untuk menggunakan fast connector karena loss redaman terlalu tinggi.
Jaringan OLT redaman nya harus dibagi secara presisi dan tidak boleh ada loss di kabel ataupun konektor.
Loss yang diperbolehkan hanya di tempat tertentu seperti spliter ataupun barrel.
jalur PON OLT harus presisi supaya mudah dihitung jangkauan dan jumlah titik distribusi modem onu/ont nya.

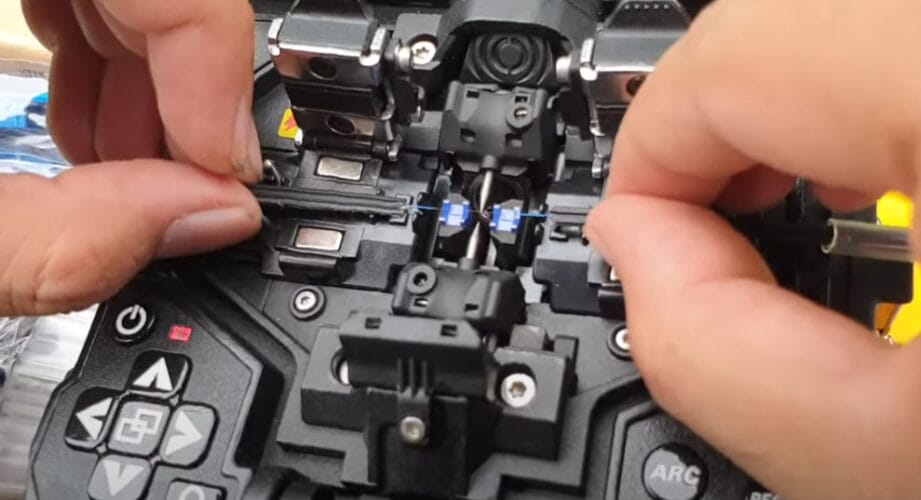

Untuk menyambung kabel fiber optic wajib menggunakan fusion splicer.
Fusion splicer dipake saat ingin menyambung kabel optic yang putus atau menyambung pigtail fiber optic konektor.

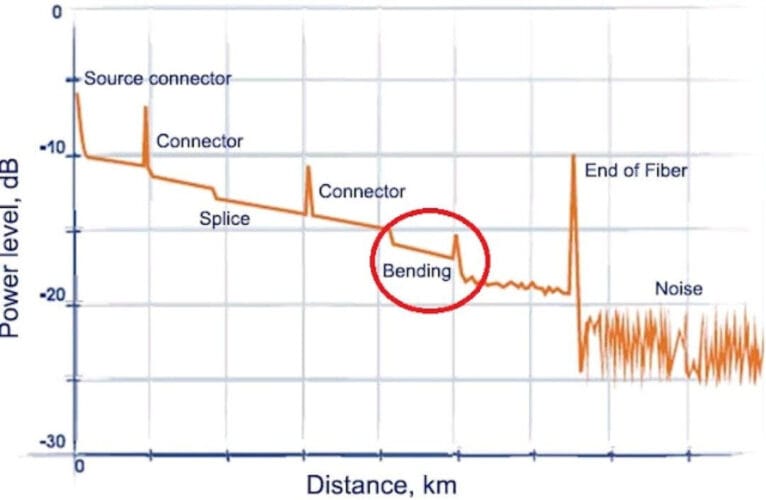

OTDR dipakai untuk mengecek loss redaman yang ada di kabel, loss ini bisa karena bending/tertekuk, splice/sambungan, konektor atau kabel putus.
Dengan OTDR kita bisa menentukan persis jarak kabel yang bermasalah.
Persiapkan ODP
Baiknya persiapkan jalur utama dan ODP di titik yang telah ditentukan/digunakan sebelum nya oleh HTB.
ODP ini fungsinya sama seperti switch, bedanya tidak memerlukan listrik untuk hidup.
Didalam ODP berisi spliter untuk membagi satu jalur kabel PON menjadi banyak jalur.
Upgrade Router Pelanggan ke Modem onu/ont
Saat beralih menggunakan OLT, kita juga harus memastikan kalau perangkat client disupport oleh OLT kita.
OLT pasangan nya adalah modem onu/ont , jadi router tidak bisa dipakai lagi di jaringan OLT karena wifi router biasa tidak punya colokan fiber optic.
Tipe modem juga harus sesuai dengan OLT, jadi pastikan saat membeli OLT tipenya EPO/GEPON atau GPON.
GPON menggunakan modem bertipe ONU, sedangkan EPON/GEPON menggunakan modem bertipe ONT.
KESIMPULAN
Kita bisa upgrade/migrasi dari jaringan HTB ke OLT tanpa harus membongkar semua jaringan HTB.
Migrasi bisa dilakukan secara perlahan atau bisa juga dikombinasikan antara jalur OLT dengan HTB.
Walau jalur HTB melewati jalur OLT secara fisik, namun jaringan ini tidak nyampur karena telah dipisah secara virtual menggunakan VLAN.
Cermati saat memilih OLT dan modem, perhatikan jenis OLT dan modem nya.
Modem EPON/GEPON harus menggunakan modem tipe ONT
Sedangkan untuk OLT GPON harus menggunakan modem tipe ONU
Adapula modem tipe Xpon yang bisa mensupport OLT jenis GPON dan EPON.
